毯是采用特別強化針刺工藝而成的纖維毯，該工藝不含任何結合劑或其他成分，經強化針刺工藝相應提高了纖維的交織程度和毯的抗分層性能，在不影響其柔性的同時又使其具備良好的抗拉強度。安裝方法簡便，大大加快了爐襯施工速度。除了氫氟酸、磷酸 和強堿外，產品不受其它大多數化學物質的侵蝕。
產品特性
低導熱系數
便于加工、安裝
低熱容量
良好的吸音性能
優良的化學穩定性
抗氣流沖刷
抗熱震、耐腐蝕
纖維彈性好，高溫收縮小
產品應用
主要用作模塊的原料，毯經折疊壓縮后制成折疊模塊M.
冶金機械：加熱爐，熱處理爐，鋼包保溫蓋
石油化工：轉化爐，常減壓爐，裂解爐，煙道
陶瓷電瓷：輥道窯，梭式窯，隧道窯
其他：各類工業爐，以及熱風管道，高溫設備高溫窯爐內襯等。
理化數據
| 型 號 | K-1000 | K-1260 | K-1420 | K-1600 | |
| 分類溫度 ( o C) | 1000 | 1260 | 1420 | 1600 | |
| 容 重 kg/m 3 ) | 128 | 96-128 | 96-128 | 128 | |
| 抗拉強度 (MPa) | 0.04 | 0.04 | 0.04 | 0.04 | |
| 重燒線收縮 (%) | ～ 2 (800 o C × 24hr) | ～ 2 (1000 o C × 24hr) | ～ 2 (1200 o C × 24hr) | ～ 0.5 (1500 o C × 24hr) | |
| 化 學 組 成 % | Al 2 O 3 | 41.5 | 47.1 | 35 | 72 |
| SiO 2 +Al 2 O 3 | 96 | 99 | 85 | 99.2 | |
| Fe 2 O 3 | <1.0 | 0.2 | 0.2 | 0.1 | |
| ZrO 2 | / | / | 14.5 | / | |

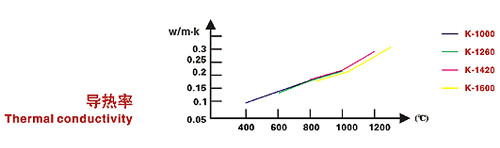

導熱率
